1. Produktintroduktion

Titanium beklædt stålpladeer et beklædt materiale sammensat af titaniumplade og kulstofstålplade ved eksplosiv svejsning. Titaniumbeklædt stålplade integrerer de fysiske, kemiske og mekaniske egenskaber af titaniumplade og stålplade for at spare omkostninger for kunderne.

titanium clad steel plate manufacturers

2. Produktparametre

Stålpladekvalitet

Titanium pladekvalitet

Størrelse

specifikationer

ASTM A36

ASME SA516 Gr60, Gr65, Gr70

ASME SA537 Gr1 Gr2 Gr3

ASME SA105

ASME SA350 LF1 LF2 LF3

SA283 Gr.A, Gr.B, Gr.C, Gr.D, SA620 SS330(SS34), SS400(SS41), E235A, E235B, E235C, E275A, E275B, E235C osv.

ASTM B265 GR1 GR2 GR7 GR11 GR12 GR16 GR17 osv.

TK:

Bundplade:7-300mm

beklædningsplade:1-12mm
W<>

L<>

ASTM B898

JIS G3603

NB/T 47002.3

GB/T 8546

GB/T 8547

DL/T 1590

3. Ansøgning

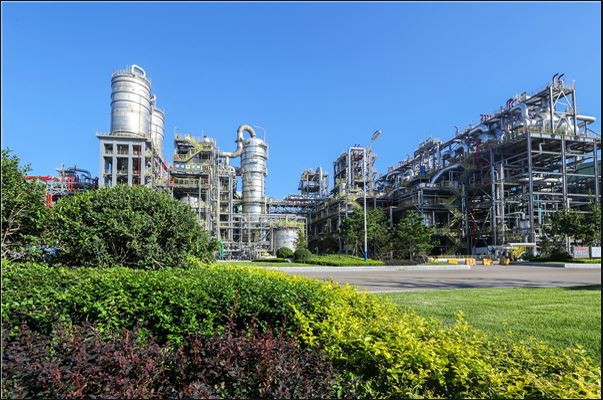

FGD, PTA, olie og gas, kemisk og petrokemisk, vandbehandling

FGD

PTA

I reaktionsprocessen i TA-sektionen er der eddikesyrekorrosion, og meget udstyr er foret med titaniummaterialer. I PTA-sektionen, fordi katalysatorpalladium og produkter er følsomme over for metalioner såsom Cu²﹢,Cr²﹢,N﹢,Fe³﹢, har disse metalioner toksiske virkninger på palladium og reducerer produktkvaliteten. Derfor er titanium også valgt som materiale. Titanium beklædt stålplade, titanium beklædt rustfrit stål plade vælges i henhold til kravene til proces og omkostninger Fremstilling af PA-PTA udstyr med titanium beklædt rustfrit stål beklædt stål tre-lags beklædt plade.

Udvalget af kompositplader til PA-PTA udstyr er som følger:

PTA sektion:

Vare	Navn	Specifikation (mm)	vægt (Kg)	Materialer, specifikationer（mm）
PD-102	opløsningsmiddel	ID: 1850×6000	Cirka 38800	Det øvre og nedre elliptiske hoved (3.3 plus 48) og den lige cylinder (3.3 plus 42) er titaniumbeklædte stålplader
PD-201	hydrogenator	ID: 2100×8400	53900	Det øvre og nedre elliptiske hoved (2,2 plus 5,5 plus 41) og den lige cylinder (2,2 plus 5,5 plus 78,5) er alle titaniumbeklædte rustfrit stålbeklædte tre-lags kompositplader i stål
PD-203	H2 opbevaring	ID: 1200×3500	8500	Det øvre og nedre elliptiske hoved (1,8 plus 27) og den lige cylinder (1,5 plus 49) er titaniumbeklædte stålplader
PD-301	første krystallisator	ID: 4600×8900		Det nederste elliptiske hoved (5,5 plus 87), den lige cylinder (5,5 plus 87) og det øverste sommerfuglehoved (5,5 plus 91) er alle titaniumbeklædte stålplader;
PD-302	Anden krystallisator	ID: 4050×5500	75200	Det nederste elliptiske hoved (5 plus 60), lige cylinder (5 plus 60) og det øverste sommerfuglehoved (5,5 plus 64) er alle titaniumbeklædte stålplader;
PD-303	Tredje krystallisator	ID: 3500×5500		Det nederste elliptiske hoved (5,5 plus 38), den lige cylinder (5 plus 35) og det øverste sommerfuglehoved (5,5 plus 38) er alle titaniumbeklædte stålplader;
PD-304	Fjerde krystallisator	ID: 4050×5500 mm		Det nederste sommerfuglehoved (5 plus 27), den lige cylinder (5 plus 24) og det øverste sommerfuglehoved (5,5 plus 27) er titaniumbeklædte stålplader

Udvalgstabel over hovedudstyr og materialer i TA-sektionen

Vare	Navn	Specifikationer（mm）	Materialer, specifikationer（mm）
TD-102A	Cirkulerende acetat cylinder	ID: 5500×6650	Bundkegle (2 plus 16), lige cylinder (2 plus 16) og øvre hoved (2 plus 16) er kompositplader af titanium/stål
TD-203	Gylletank	ID:6500×6650	Lige cylinderled (2 plus 16) og øvre og nedre hoveder (2 plus 16) er titaniumbeklædte stålkompositplader
TD-201A	Oxidationsreaktor	ID:2100×6650	Lige cylinderled (3 plus 16) og øvre og nedre hoveder (3.3 plus 23) er titaniumbeklædte stålkompositplader

4. Tekniske fremskridt

På nuværende tidspunkt er titaniumbeklædte stålplader med det største areal og længste længde fremstillet ved eksplosiv svejsning i Baoji Taicheng Group, som er beliggende i titanium-dalen i Kina.

Materiale: ASTM B265 Gr1 plus ASTM A36

Størrelse: 6 plus 60×3030×12100mm

Beklædt eksplosionstid: 20. december 2018
