Zirconium titanium stål kompositplade

1. produkt Introduktion

Zirconium titanium stål kompositplade er en tre-lags kompositplade med et overgangslag titaniumplade mellem zirconiumpladelaget og basisstålpladen. Zirconium titanium stålbeklædt plade består af zirconiumplade og stålplade ved hjælp af eksplosiv kompositteknologi. Zirconiumstål kompositpladetrykbeholder kombinerer fordelene ved zirconium og stål, som ikke kun opfylder kravene til særlig korrosionsbestandighed, men også i høj grad reducerer produktionsomkostningerne.

En kort liste over Zirconium titanium stål kompositplade fremstillingsudstyr

UdstyrNavn	Materialekvalitet	Dimension(mm)	Category	Medier og materialer
Reaktor kondensator	Zr2/20g(Q245R)	L=1553		Indeholder eddikesyre osv.
Flash fordamper	Zr2/Q235A	∅550×4920	Jeg.	Indeholder Flash damp og væske
Reaktor	Zr2/16MnR(Q345R)	∅600×2290	III.
Standby reaktor	Zr2/16MnR(Q345R)	∅500×1153	II.	Med indhold af methanol og eddikesyre
Ulykkestank	Zr2/Q235A	∅800×2135	II.	Indeholder eddikesyre osv.
Dehydrogenering tårn reboiler	Zr2/Q235A	L=1650		Med indhold af CH3I og eddikesyre
Dehydrogeneringstårn	Zr2/Q235A	∅600×7085	II.	Med indhold af CH3I og eddikesyre
Katalysator opløsende tank	Zr2/Q235A	∅400×1910	II.	Med indhold af CH3I og eddikesyre
Kondensator	Zr2/Q235A	L=1890		Med indhold af CH3I og eddikesyre
Kondensator	Zr2/Q235A	∅700×946		Med indhold af CH3I og eddikesyre

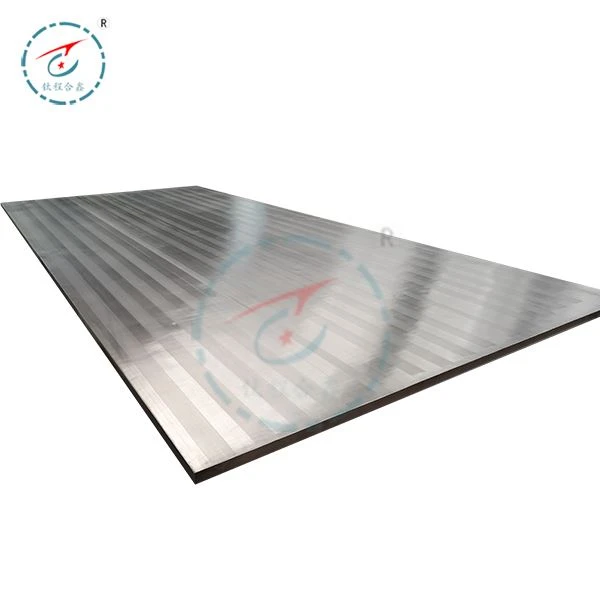

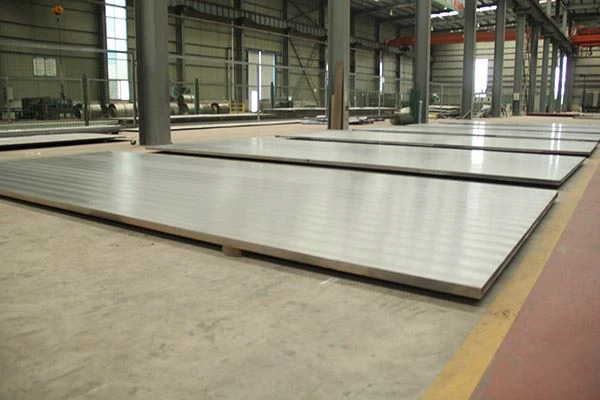

2. Produkt billede

Tykkelse: 4mm+1mm+40mm

3. Ansøgningsfelt

Rumfart - ZrO₂har et smeltepunkt på 2700 °C og stærk højtemperaturbestandighed, f.eks. ved at falde af fliser på rumfartøjer

Atomreaktor - zirconium til reaktorbrændselsstangbeklædning, god modstandsdygtighed over for nuklear stråling og mekaniske egenskaber;

Kemisk industri - såsom dehydreringstårnet i methanolcarbonyleringseddikesyreprocesenheden, og dehydreringstårnet er zirconiumkompositpladeudstyr;



4.Fysiske egenskaber og mikrostruktur afZirconium

1) Zirconium er et sølv sjældent metal med et smeltepunkt på 1850 °C og en massetæthed på 6,5 g/cm3.

2) Høj aktivitet, kan brænde i kontakt med åben ild.

3)862 °C er zirconiums isomorfe og heteromorfe overgangstemperatur. Under 862 °C er det tæt sekskantet gitter og kropscentreret kubisk gitter ved høje temperaturer.

4) Derfor har zirconium som stål til trykbeholdere et tæt sekskantet gitter og dårlig plasticitet. Derfor er zirconiummaterialer generelt varmt forarbejdet, hvilket kan forbedre materialernes plasticitet og støbeevne. Det er bedre at kontrollere støbetemperaturen ved 500-600 °C.



5.Fordi nogle elementer har lav opløselighed i et tætpakket sekskantet gitter og er lette at danne sprøde strukturer, bør zirconium ikke svejses direkte med stål, aluminium, kobber og nikkel.

6.Tekniske krav og materialevalgskoncept for zirconiumudstyr

Sammenlignet med den tilladte belastning af zirconium er zirconiums trykbærende kapacitet begrænset ved høje temperaturer. Zirconiummaterialer er dyre. Prisen på importeret 702 zirconium er millioner / ton, og prisen på indenlandsk zirconium er hundreder af tusinder af yuan / ton. For at imødekomme korrosionsbestandigheden og trykbæreevnen og sikre en rimelig økonomi vælges en zirconiumkompositplade for det meste til stort zirconiumudstyr. Generelt bruges Zr-1 eller ZR-3 til beklædning. Bindingshastighed: zirconiumkompositstålplade, bindingsoverfladens forskydningsstyrke må ikke være mindre end 140 MPa, og arealbindingshastigheden skal være klasse A, ≥ 99 %. Hvis der kræves højere limningskvalitet, kan en industriel ren titaniumplade bruges som det midterste mellemlag af kompositpladen. Varmebehandlingstilstand: Zirconiummaterialer (plader, rør, smedegods osv.), der anvendes til zirconiumtrykbeholdere, skal omkrystalliseres og udglødes. Fremstilling: forhindre jernionforurening og galvanisk korrosion. Flammevarmebehandling efter svejsning: temperatur 510-620 ° C, tykkelse ≤ 25 mm, varmeisolering ≥ 1H; Tykkelsen øges, og isoleringen forlænges. Ultralydstest: zirconiumplader til trykbærende med en tykkelse på mere end 6 mm skal underkastes ultralydsovervågning en efter en. Pladetykkelsen er 6-25 mm, klasse A1 er acceptabel (diameter på et enkelt diskontinuerligt hul ≤ 1,2 mm); Pladetykkelsen er 25-50 mm, klasse A er acceptabel (diameter på et enkelt diskontinuerligt hul ≤ 2 mm). Trykprøvning: Zirconiumrør skal underkastes hydrauliske (pneumatiske) prøvninger en efter en. Det mindste testtryk P = 2st / D, s er den tilladte fiberspænding, og s-værdierne for ZR-3 og zr-5 er udbyttestyrken RP0 i ovenstående tabel henholdsvis 2, testtrykket P må ikke overstige 17,2Mpa. Bejdsning og passivering: Efter trykprøvningen skal bejdsning og passiveringsbehandling udføres på overfladen af zirconiummateriale. Lækagetest: Kompositpladebeholdere eller trykbeholdere foret med zirconiummateriale skal underkastes lækagetest (i betragtning af at de fleste af dem er stærkt ætsende medier). Lækagedetektionsmekanisme: Generelt skal lækagedetektionsstrukturen indstilles mellem foringslaget og basislaget i zirconiumforet trykbeholder og mellem beklædningssvejseforbindelsen og basislaget i zirconiumbeklædt pladetrykbeholder.

7.Vores fordel

Som enzirconium titanium stål kompositplader producent, vores firma har en komplet produktionsproces af kompositplader: eksplosiv sammensætning og eksplosiv rulning. Især eksplosionsvalsning er en af de få virksomheder i Kina, der kan realisere storstilet produktion af brede kompositplader. Det kan producere kompositplader med forskellige tykkelser, forskellige proportioner, forskellige specifikationer, forskellige krav og forskellige sorter ved forskellige produktionsprocesser.
